Material Utilizado
1 Transistor 2N2222
1 Micrófono Electret
1 Condensador Electrolítico de 2.2uF/25V
2 Condensadores Cerámicos de .1uF/50v
1 Resistencia 5.7k
2 Resistencias 4.7K
1 Resistencia 2.2K
1 Resistencia 100 K
1 Conector + Soporte para Batería
1 Baquelita
1 Batería 9V
Cautín
Taladro
Soldadura
Estaño
una broca de 1/39
1 Micrófono Electret
1 Condensador Electrolítico de 2.2uF/25V
2 Condensadores Cerámicos de .1uF/50v
1 Resistencia 5.7k
2 Resistencias 4.7K
1 Resistencia 2.2K
1 Resistencia 100 K
1 Conector + Soporte para Batería
1 Baquelita
1 Batería 9V
Cautín
Taladro
Soldadura
Estaño
una broca de 1/39
CIRCUITO
Este sencillo circuito, le permitirá transmitir señales de audio en un área de aproximadamente 100 m de radio.
La señal emitida por el mismo, puede ser sintonizada en cualquier punto del Dial de su radio de FM, pues su frecuencia de transmisión puede ser fácilmente localizada entre los 88 y los 108Mhz. Sus usos son ilimitados, puede ser utilizado como monitor para bebes, como micrófono inalámbrico para conferencias, transmitir el audio del PC hacia algún otro punto de la casa
La señal emitida por el mismo, puede ser sintonizada en cualquier punto del Dial de su radio de FM, pues su frecuencia de transmisión puede ser fácilmente localizada entre los 88 y los 108Mhz. Sus usos son ilimitados, puede ser utilizado como monitor para bebes, como micrófono inalámbrico para conferencias, transmitir el audio del PC hacia algún otro punto de la casa
Desarrollo:
Para fabricar la bobina, tomamos el alambre para puentes y lo cortamos por mitad, tomamos los 2 trozos resultantes y los enrollamos en un lapicero común dando 6 vueltas alrededor del mismo.
Hicimos en nuestra baquelita nuestro circuito y soldamos los componentes del circuito
Soldar los componentes de menor altura como las resistencias.
Luego instale los condensadores cerámicos, el condensador variable (trimmer), los 5 espadines y los transistores
Luego instale los condensadores cerámicos, el condensador variable (trimmer), los 5 espadines y los transistores
Posteriormente, soldamos los condensadores electrolíticos y la Bobina. Recuerde que en la Placa del circuito impreso el terminal identificado con el signo (-) en los condensadores debe quedar ubicado del lado opuesto del identificado con el signo (+). Finalmente soldamos el micrófono, teniendo en cuenta su polaridad, la antena y el conector para la batería de 9v a los espadines respectivos.

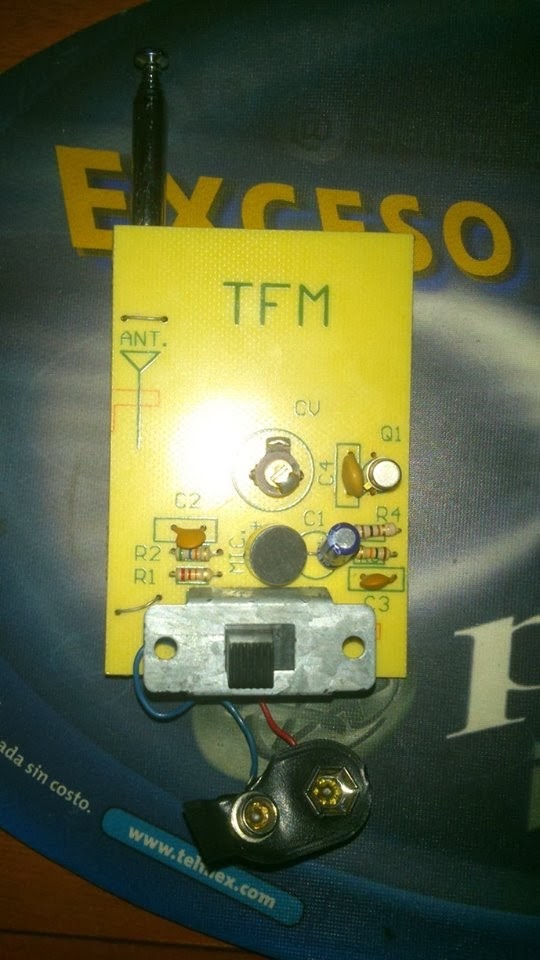

Quedando de la siguiente manera:
